スタティックルーティング（Static-Routing、静的ルーティング）を設定して別のサブネットと通信できるようにする

なんのために？

家庭内で普段使っているサブネットと、サーバー等のサブネットを分けてようと思ったため。
しかし、そのままだと家庭内で使用しているサブネットからサーバーにアクセスできないので、サブネットを越えて通信させたかったので設定方法を調べた結果、スタティックルーティングという方法でルーティングさせて通信させることにした。

環境

Ubuntu Server 24.04.1

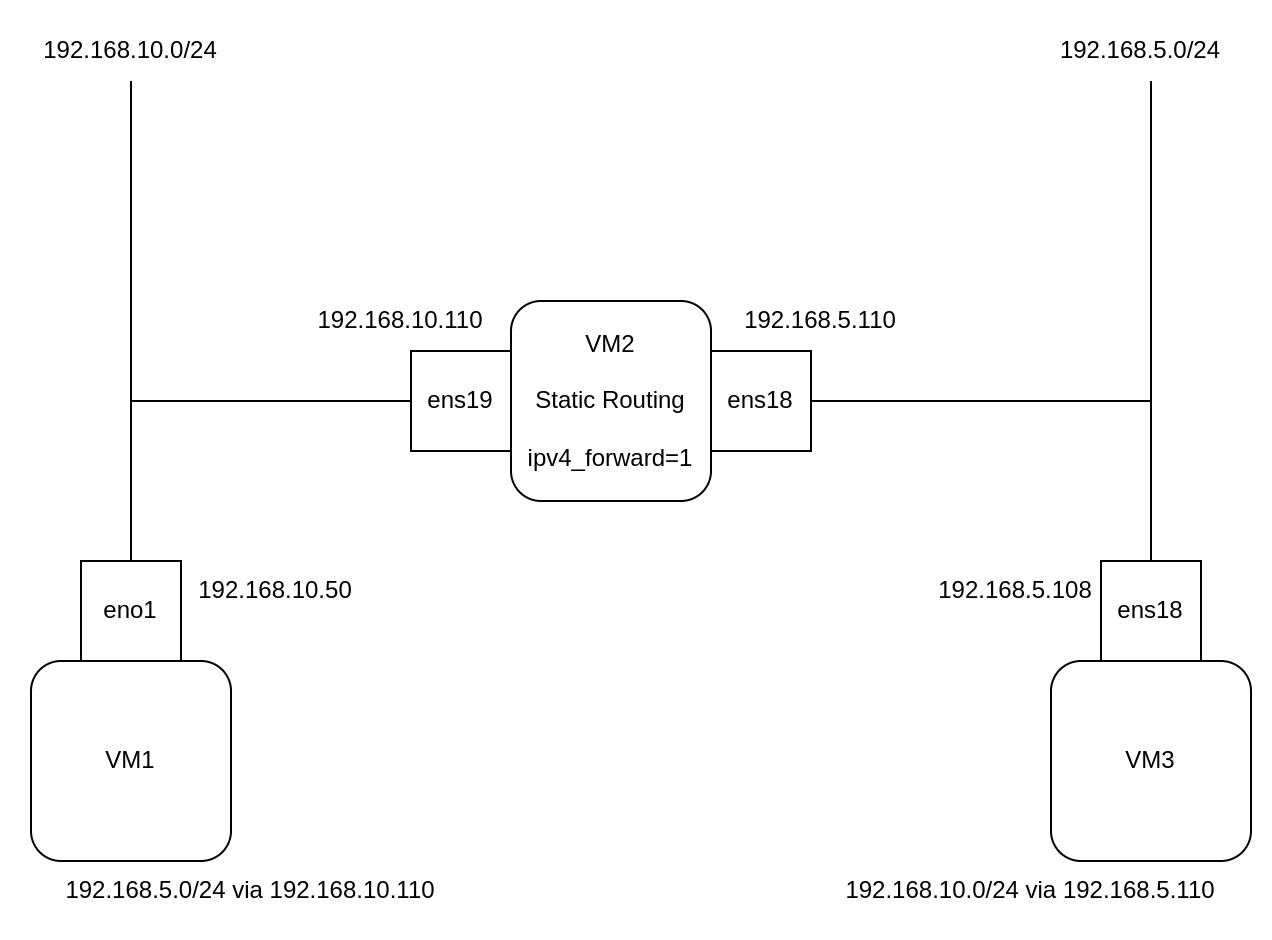

ネットワーク図
- 家庭内のサブネット：192.168.10.0/24
- サーバー等のサブネット：192.168.5.0/24

IPv4のフォワードを有効にする

ネットワーク図上の"VM2"のIPv4のフォワードを有効にする

有効になっているか設定を確認する

1

cat /proc/sys/net/ipv4/ip_forward

結果

“0”：IPフォワーディングが無効になっている
“1”：IPフォワーディングが有効になっている

一時的に有効化する

再起動をするとリセットされる

1

echo 1 | sudo tee /proc/sys/net/ipv4/ip_forward

永続的に有効化する

再起動をしてもリセットされないようにする
下記の設定ファイルを編集する

1

sudo nano /etc/sysctl.conf

下記を追加する

1

net.ipv4.ip_forward=1

設定を反映する

1

sudo sysctl -p

ルーターにするVM2に設定する

“VM2"についているNIC（ens18/ens19）の固定IPアドレスを設定する

設定ファイルをコピーする

1

sudo cp /etc/netplan/50-cloud-init.yaml /etc/netplan/99-config.yaml

設定ファイルを編集する

1

sudo nano /etc/netplan/99-config.yaml

設定を反映させる

1

sudo netplan apply

99-config.yaml

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18


network:
    version: 2
    renderer: networkd
    ethernets:
      ens18:
        dhcp4: false
        addresses:
          - 192.168.5.110/24
        #routes:
          #- to: 192.168.5.0/24
            #scope: link
    　ens19:
        dhcp4: false
        addresses:
          - 192.168.10.110/24
        #routes:
          #- to: 192.168.10.0/24
            #scope: link

スタティックルートを設定する

直接接続のためルーティング設定をしなくても自動的に設定される

設定されているか確認をする

1

ip route

1
2


192.168.5.0/24 dev ens18 proto kernel scope link src 192.168.10.110
192.168.10.0/24 dev ens19 proto kernel scope link src 192.168.5.110

それぞれのサブネットにあるクライアントにスタティックルートを設定する

※OSはどちらもUbuntuServer24.04.1

一時的に追加する

“ip route add"コマンドで追加したスタティックルートは再起動をすると消えてしまう

“192.168.10.0/24"にある"VM1(192.168.10.50)“のPCに設定

1

sudo ip route add 192.168.5.0/24 via 192.168.10.35 dev eno1

記載例：“ip route add <対象へのネットワーク> via <ゲートウェイ> dev <インターフェース名>”

“192.168.5.0/24"にある"VM3(192.168.5.108)“のPCに設定

1

sudo ip route add 192.168.10.0/24 via 192.168.5.110 dev ens18

永続的に追加する

netplanの設定ファイルにスタティックルートを追加する

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11


network:
    version: 2
    renderer: networkd
    ethernets:
      ens18:
        dhcp4: false
        addresses:
          - 192.168.10.50/24
        routes:
          - to: 192.168.5.0/24
            via: 192.168.10.110

下記は"192.168.5.0/24"のサブネットへの通信をゲートウェイ"192.168.10.110"へ送るスタティックルートの設定の例

1
2
3


routes:
  - to: 192.168.5.0/24
    via: 192.168.10.110

設定を反映させる

1

sudo netplan apply

ルーティングが設定されているか確認する

1

ip route

疎通しているかpingで確認する

pingを飛ばして確認する

“VM1(192.168.10.50)“から下記コマンドを実行する

1

ping 192.168.5.108

実行結果

 1
 2
 3
 4
 5
 6
 7
 8
 9
10


ping 192.168.5.108
PING 192.168.5.108 (192.168.5.108) 56(84) bytes of data.
64 bytes from 192.168.5.108: icmp_seq=1 ttl=63 time=0.789 ms
64 bytes from 192.168.5.108: icmp_seq=2 ttl=63 time=0.991 ms
64 bytes from 192.168.5.108: icmp_seq=3 ttl=63 time=0.920 ms
64 bytes from 192.168.5.108: icmp_seq=4 ttl=63 time=0.933 ms
^C
--- 192.168.5.108 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3041ms
rtt min/avg/max/mdev = 0.789/0.908/0.991/0.073 ms

問題なければ、サブネットを越えて通信ができた

ネットワーク図
