Kubernetes Helm

Kubernetesのダッシュボードをデプロイする＋LoadBalancerでIPアドレスを割り振る

環境

  • Kubernetes 1.30.2
  • Helm v3.15.3
    • kubernetes-dashboard-7.5.0

Helmの導入

参考URL

今回はバイナリを使用する方法でインストールします

バイナリをダウンロードします

1

wget https://get.helm.sh/helm-v3.15.3-linux-amd64.tar.gz

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

mao@k8s-control-plane-01:~$ wget https://get.helm.sh/helm-v3.15.3-linux-amd64.tar.gz
--2024-08-08 09:11:52--  https://get.helm.sh/helm-v3.15.3-linux-amd64.tar.gz
Resolving get.helm.sh (get.helm.sh)... 152.199.39.108, 2606:2800:247:1cb7:261b:1f9c:2074:3c
Connecting to get.helm.sh (get.helm.sh)|152.199.39.108|:443... connected.
HTTP request sent, awaiting response... 200 OK
Length: 16626424 (16M) [application/x-tar]
Saving to: ‘helm-v3.15.3-linux-amd64.tar.gz’

helm-v3.15.3-linux-am 100%[======================>]  15.86M   102MB/s    in 0.2s

2024-08-08 09:11:52 (102 MB/s) - ‘helm-v3.15.3-linux-amd64.tar.gz’ saved [16626424/16626424]

mao@k8s-control-plane-01:~$

圧縮されているので展開します
展開するとバイナリファイルが出てきます

1

tar -zxvf helm-v3.15.3-linux-amd64.tar.gz

1
2
3
4
5
6

mao@k8s-control-plane-01:~$ tar -zxvf helm-v3.15.3-linux-amd64.tar.gz
linux-amd64/
linux-amd64/helm
linux-amd64/README.md
linux-amd64/LICENSE
mao@k8s-control-plane-01:~$

バイナリファイルを移動します

1

sudo mv linux-amd64/helm /usr/local/bin/helm

バイナリを移動したらバージョンを確認してみます

1

helm version

1
2
3

mao@k8s-control-plane-01:~$ helm version
version.BuildInfo{Version:"v3.15.3", GitCommit:"3bb50bbbdd9c946ba9989fbe4fb4104766302a64", GitTreeState:"clean", GoVersion:"go1.22.5"}
mao@k8s-control-plane-01:~$

“v3.15.3"と表示されたのでこれでインストールは完了しました
アップデートする際はこのバイナリを新しいものに置き換えます

  • アンインストール方法
1
2
3

$ which helm
/usr/local/bin/helm
$ sudo rm /usr/local/bin/helm

Helmを使用してKubernetes-dashboardをデプロイする

参考URL

Helmにリポジトリを追加

1

helm repo add kubernetes-dashboard https://kubernetes.github.io/dashboard/

1
2
3

mao@k8s-control-plane-01:~$ helm repo add kubernetes-dashboard https://kubernetes.github.io/dashboard/
"kubernetes-dashboard" has been added to your repositories
mao@k8s-control-plane-01:~$

追加されているか確認をする

1
2
3
4

mao@k8s-control-plane-01:~$ helm repo list
NAME                    URL
kubernetes-dashboard    https://kubernetes.github.io/dashboard/
mao@k8s-control-plane-01:~$

Helmを使用してデプロイ

公式サイトに記載にある手順でデプロイします

1

helm upgrade --install kubernetes-dashboard kubernetes-dashboard/kubernetes-dashboard --create-namespace --namespace kubernetes-dashboard

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

mao@k8s-control-plane-01:~$ helm upgrade --install kubernetes-dashboard kubernetes-dashboard/kubernetes-dashboard --create-namespace --namespace kubernetes-dashboard
Release "kubernetes-dashboard" does not exist. Installing it now.
NAME: kubernetes-dashboard
LAST DEPLOYED: Thu Aug  8 12:22:06 2024
NAMESPACE: kubernetes-dashboard
STATUS: deployed
REVISION: 1
TEST SUITE: None
NOTES:
*************************************************************************************************
*** PLEASE BE PATIENT: Kubernetes Dashboard may need a few minutes to get up and become ready ***
*************************************************************************************************

Congratulations! You have just installed Kubernetes Dashboard in your cluster.

To access Dashboard run:
  kubectl -n kubernetes-dashboard port-forward svc/kubernetes-dashboard-kong-proxy 8443:443

NOTE: In case port-forward command does not work, make sure that kong service name is correct.
      Check the services in Kubernetes Dashboard namespace using:
        kubectl -n kubernetes-dashboard get svc

Dashboard will be available at:
  https://localhost:8443
mao@k8s-control-plane-01:~$

サービスアカウントの作成

参考URL

マニフェストファイルを作成して以下の内容を書き込みます

  • dashboard-adminuser.yaml
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19

apiVersion: v1
kind: ServiceAccount
metadata:
  name: admin-user
  namespace: kubernetes-dashboard

---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: admin-user
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: cluster-admin
subjects:
- kind: ServiceAccount
  name: admin-user
  namespace: kubernetes-dashboard

デプロイします

1

kubectl apply -f dashboard-adminuser.yaml

1
2
3
4

mao@k8s-control-plane-01:~$ kubectl apply -f dashboard-adminuser.yaml
serviceaccount/admin-user created
clusterrolebinding.rbac.authorization.k8s.io/admin-user created
mao@k8s-control-plane-01:~$

外部からアクセスできるようにする

ポートフォワードをする

1

kubectl -n kubernetes-dashboard port-forward svc/kubernetes-dashboard-kong-proxy 8443:443

Ctrl+Cでポートフォワード停止

ログイン用のトークンを確認

外部からアクセスできるようにしてブラウザにIPアドレスを入力して表示するとログインを求められるので、
以下の方法でログイン用のトークンを発行します

1

kubectl -n kubernetes-dashboard create token admin-user

1
2
3

mao@k8s-control-plane-01:~$ kubectl -n kubernetes-dashboard create token admin-user
eyJhbGciOiJSUzI1NiIsImtpZCI6ImtRS1lrek1TRUE3LXRCeEVpU2hJRDhEUGhWT0lzeG1QM1lwNjBHbkl1MlkifQ.eyJhdWQiOlsiaHR0cHM6Ly9rdWJlcm5ldGVzLmRlZmF1bHQuc3ZjLmNsdXN0ZXIubG9jYWwiXSwiZXhwIjoxNzIzMTI0NjUyLCJpYXQiOjE3MjMxMjEwNTIsImlzcyI6Imh0dHBzOi8va3ViZXJuZXRlcy5kZWZhdWx0LnN2Yy5jbHVzdGVyLmxvY2FsIiwianRpIjoiNDk4ZTg0YjctNTFmZi00NWRjLTgxODYtOGVhODMwMTY4NDdkIiwia3ViZXJuZXRlcy5pbyI6eyJuYW1lc3BhY2UiOiJrdWJlcm5ldGVzLWRhc2hib2FyZCIsInNlcnZpY2VhY2NvdW50Ijp7Im5hbWUiOiJhZG1pbi11c2VyIiwidWlkIjoiNDczMzgwYWMtZWM3Yi00ZTBkLThiOTMtN2E1YjdkNDkzMTI5In19LCJuYmYiOjE3MjMxMjEwNTIsInN1YiI6InN5c3RlbTpzZXJ2aWNlYWNjb3VudDprdWJlcm5ldGVzLWRhc2hib2FyZDphZG1pbi11c2VyIn0.WoGFlfvaUxchL1RqUP60GPEr7Q4laleBmixc-XyeZp48R4dVaZILC9eCsgDGJZbc3Q9_uh9ynVBle40lOLShwvsvbMcvrecNT-konG2HHCaUnMRV_nZeS7qaT5pYZCwKskW9AkdRsXS4dDKY7Wlj6jEStryM0OcYNdPm0JtxtXX6ejK5qA0wl6zPpcqLmnPHqMhRcUw0gHuIu9AL9cAoTT7sDUPBZSBwE1P5MS-eNAQx05xfNkUkilL1kNN-gnE-PX7u79uCXTi8lhoYlO48fQMOoo6MIGsqw9QBZcfx-uFGolwrWa3KmyQuaOAc8pghUjipGtV1KHSkEA1TDjx69g
mao@k8s-control-plane-01:~$

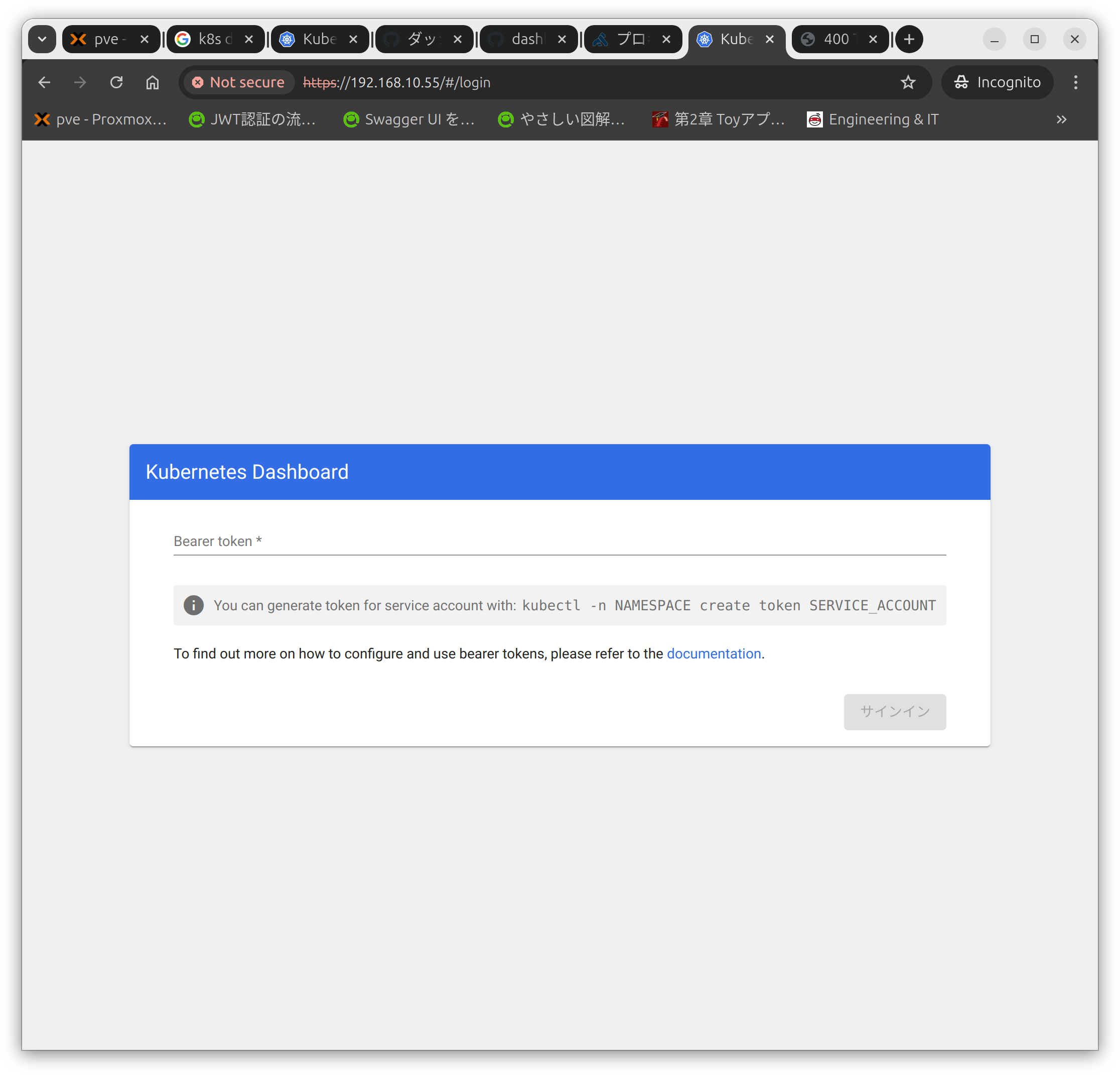

  • ログイン画面

サービスアカウントの削除

1

kubectl delete -f dashboard-adminuser.yaml

1
2
3
4

mao@k8s-control-plane-01:~$ kubectl delete -f dashboard-adminuser.yaml
serviceaccount "admin-user" deleted
clusterrolebinding.rbac.authorization.k8s.io "admin-user" deleted
mao@k8s-control-plane-01:~$
  • 上記の方法でサービスアカウントを削除すれば以下はやらなくても大丈夫
1
2

kubectl -n kubernetes-dashboard delete serviceaccount admin-user
kubectl -n kubernetes-dashboard delete clusterrolebinding admin-user

ダッシュボードを削除

1

helm uninstall release_name -n release_namespace

1

helm uninstall kubernetes-dashboard -n kubernetes-dashboard

1
2
3
4
5
6
7
8

mao@k8s-control-plane-01:~/k8s$ helm ls -A
NAME                    NAMESPACE               REVISION        UPDATED                                      STATUS          CHART                           APP VERSION
kubernetes-dashboard    kubernetes-dashboard    1               2024-08-08 10:09:12.228703023 +0000 UTC      deployed        kubernetes-dashboard-7.5.0
mao@k8s-control-plane-01:~/k8s$ helm uninstall kubernetes-dashboard -n kubernetes-dashboard
release "kubernetes-dashboard" uninstalled
mao@k8s-control-plane-01:~/k8s$ helm ls -A
NAME    NAMESPACE       REVISION        UPDATED STATUS  CHART   APP VERSION
mao@k8s-control-plane-01:~/k8s$
  • 無事削除されたことを確認
1
2
3

mao@k8s-control-plane-01:~$ kubectl -n kubernetes-dashboard get svc
No resources found in kubernetes-dashboard namespace.
mao@k8s-control-plane-01:~$

kubernetes-dashboardをクラスタ外からLoadBlancerを使いアクセスできるようにする

今までの方法だと外部からアクセスする際にポートフォワードをしなければならず、大変＋LoadBalancerがあるので、LoadBalancerでIPアドレスを割り当てて、そこに外部からアクセスできるようにしました。

設定ファイルのダウンロード

1

wget https://raw.githubusercontent.com/kubernetes/dashboard/master/charts/kubernetes-dashboard/values.yaml

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

mao@k8s-control-plane-01:~$ wget https://raw.githubusercontent.com/kubernetes/dashboard/master/charts/kubernetes-dashboard/values.yaml
--2024-08-09 23:37:44--  https://raw.githubusercontent.com/kubernetes/dashboard/master/charts/kubernetes-dashboard/values.yaml
Resolving raw.githubusercontent.com (raw.githubusercontent.com)... 185.199.110.133, 185.199.111.133, 185.199.108.133, ...
Connecting to raw.githubusercontent.com (raw.githubusercontent.com)|185.199.110.133|:443... connected.
HTTP request sent, awaiting response... 200 OK
Length: 12820 (13K) [text/plain]
Saving to: ‘values.yaml’

values.yaml          100%[===================>]  12.52K  --.-KB/s    in 0s

2024-08-09 23:37:44 (128 MB/s) - ‘values.yaml’ saved [12820/12820]

mao@k8s-control-plane-01:~$

デプロイする

1

helm upgrade --install kubernetes-dashboard kubernetes-dashboard/kubernetes-dashboard --create-namespace --namespace kubernetes-dashboard -f values.yaml
  • “values.yaml"ファイルの"kong.proxy.type"が"ClusterIP"になっていたので"LoadBalancer"へと変更したらクラスタ外からでもアクセスできるようになった
  • 普通にIPアドレスのみでアクセスすると"400 Bad Request"になるので"https"を付けたらアクセスできた
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17

kong:
  enabled: true
  ## Configuration reference: https://docs.konghq.com/gateway/3.6.x/reference/configuration
  env:
    dns_order: LAST,A,CNAME,AAAA,SRV
    plugins: 'off'
    nginx_worker_processes: 1
  ingressController:
    enabled: false
  dblessConfig:
    configMap: kong-dbless-config
  proxy:
    #type: ClusterIP
    type: LoadBalancer
    #loadBalancerIP: 192.168.10.57
    http:
      enabled: false
  • “EXTERNAL-IP"が割り当てられている
1
2
3
4
5
6
7
8
9

mao@k8s-control-plane-01:~$ kubectl -n kubernetes-dashboard get svc
NAME                                   TYPE           CLUSTER-IP       EXTERNAL-IP     PORT(S)                         AGE
kubernetes-dashboard-api               ClusterIP      10.111.166.219   <none>          8000/TCP                        10m
kubernetes-dashboard-auth              ClusterIP      10.110.8.100     <none>          8000/TCP                        10m
kubernetes-dashboard-kong-manager      NodePort       10.99.108.147    <none>          8002:31994/TCP,8445:31824/TCP   10m
kubernetes-dashboard-kong-proxy        LoadBalancer   10.103.61.118    192.168.10.55   443:32210/TCP                   10m
kubernetes-dashboard-metrics-scraper   ClusterIP      10.111.179.107   <none>          8000/TCP                        10m
kubernetes-dashboard-web               ClusterIP      10.100.158.51    <none>          8000/TCP                        10m
mao@k8s-control-plane-01:~$

リソースの削除

サービスアカウントの削除

1

kubectl delete -f dashboard-adminuser.yaml

1
2
3
4

mao@k8s-control-plane-01:~$ kubectl delete -f dashboard-adminuser.yaml
serviceaccount "admin-user" deleted
clusterrolebinding.rbac.authorization.k8s.io "admin-user" deleted
mao@k8s-control-plane-01:~$
  • 上記の方法でサービスアカウントを削除すれば以下はやらなくても大丈夫
1
2

kubectl -n kubernetes-dashboard delete serviceaccount admin-user
kubectl -n kubernetes-dashboard delete clusterrolebinding admin-user

ダッシュボードを削除

1

helm uninstall release_name -n release_namespace

1

helm uninstall kubernetes-dashboard -n kubernetes-dashboard

1
2
3
4
5
6
7
8

mao@k8s-control-plane-01:~/k8s$ helm ls -A
NAME                    NAMESPACE               REVISION        UPDATED                                      STATUS          CHART                           APP VERSION
kubernetes-dashboard    kubernetes-dashboard    1               2024-08-08 10:09:12.228703023 +0000 UTC      deployed        kubernetes-dashboard-7.5.0
mao@k8s-control-plane-01:~/k8s$ helm uninstall kubernetes-dashboard -n kubernetes-dashboard
release "kubernetes-dashboard" uninstalled
mao@k8s-control-plane-01:~/k8s$ helm ls -A
NAME    NAMESPACE       REVISION        UPDATED STATUS  CHART   APP VERSION
mao@k8s-control-plane-01:~/k8s$
  • 無事削除されたことを確認
1
2
3

mao@k8s-control-plane-01:~$ kubectl -n kubernetes-dashboard get svc
No resources found in kubernetes-dashboard namespace.
mao@k8s-control-plane-01:~$
